Nuevo Proyecto: lanzadera de proyectiles

Lanzadera de proyectiles ball launcher
Este año los alumnos de 2º ESO construiréis una lanzadera, que espero deje en bastante mal lugar a las catapultas construidas en años anteriores en cuanto a manejabilidad y alcance.

Basándonos en diseños publicados por Karl R.C. Wendt en forma de vídeo, en la página de Khanacademy.org, construiremos el prototipo de una lanzadera de proyectiles.
Realizaremos diversas modificaciones sobre el diseño original, con el propósito de conseguir mayores alcances y facilitar el empleo para lanzar diferentes objetos.



  • La estructura básica estará basada por dos planchas de madera de, al menos, 16 mm de espesor.
  • Ambas planchas deberán tener las mismas dimensiones. (entre los 25-35mm tanto de ancho como de largo).
  • Se podrá emplear madera maciza, tableros de MDF o contrachapado, descartándose el empleo de tablero aglomerado.
  • Ambas planchas deberán estar unidas y articuladas mediante el uso de bisagras.
  • El ángulo de apertura de ambas planchas debe poderse regular a intervalos de 15º hasta los 75º, para lo que se dispondrá de un tablero de madera perforada, perpendicularmente a la base de la lanzadera. Dicho tablero puede tener un espesor menor de 16 mm, aunque debe asegurarse su rigidez.
  • En caso necesario, las estructura puede incluir, además, elementos de triangulación (escuadras, perfiles....) con el propósito de asegurar la resistencia mecánica del prototipo.
  • El mecanismo de lanzamiento, basado en la ley de la palanca, estará formado por un tubo rígido de PVC y un muelle (resorte), o preferiblemente una goma elástica, que aportará la energía en el lanzamiento.
  • El prototipo tendrá un dispositivo de regulación de la fuerza del lanzamiento y un modo de sujeción para el disparo. El resorte o goma debe permanecer en tensión sin intervención de manipulador antes del lanzamiento.
  • Todas las uniones se realizarán mediante el uso de tornillería variada.
  • Debe ser lo suficientemente resistente como para soportar si romperse al menos 5 lanzamientos con cada grado de inclinación (0, 15º, 30º, 45º, 60º y 75º).
  • El prototipo construido habrá de ser capaz de enviar un proyectil de pequeñas dimensiones a más de 10 m de distancia.
  • De disponer de tiempo suficiente, introducir otras modificaciones para perfeccionar el prototipo construido.

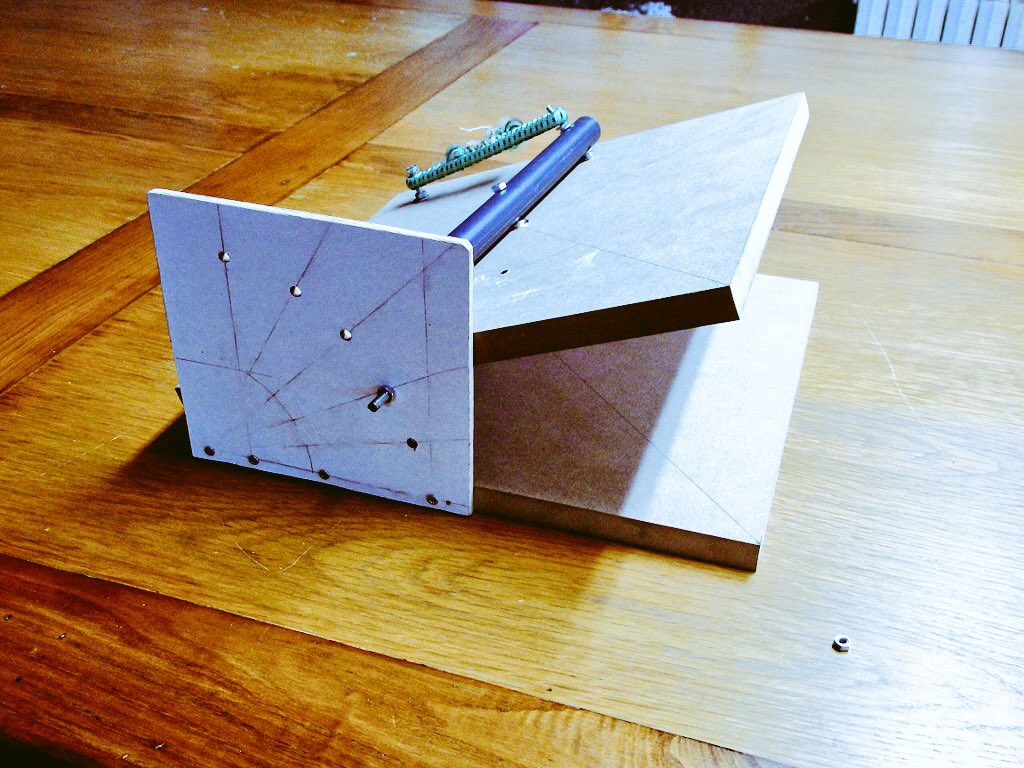

Os dejo algunas imágenes del prototipo construido y que os puede servir de guía.
