Proyecto 2019: Mi Mascota Voladora

Proyecto Tecnológico: Mi mascota


Basado en alguno de los diseños publicados en la página de robives.com, los alumnos de 2º ESO comenzaréis a diseñar y construir un juguete con forma de animal de granja. Tal como su nombre indica, a dicho animal deberéis dotarlo de alas con las que, movidas por una palanca, podrá aprender a volar.

En el taller de tecnología : Proyecto 2018/19



Objetivos y Condicionantes

El juguete construido, debe cumplir una serie de requisitos o condicionantes, los cuales figuran a continuación.
  • El juguete deberá poder variar el ángulo formado entre las alas y el cuerpo del animal de vuestra elección, simulando el aleteo de un ave, al accionar una palanca. Dicho movimiento estará proporcionado por una palanca.
  • El animal, a dotar de alas, debe ser consensuado por el equipo y no podrá ser un ave. Consensuado el animal y para discutir su diseño y posterior marcado sobre la madera, cada componente del equipo deberá buscar e imprimir una imagen con la silueta del animal a tamaño real.
  • El cuerpo (sin contar las alas) del animal que elijáis debe estar fabricado de una única pieza de madera.
  • Las alas y el cuerpo del animal estarán fabricado de madera de balsa, madera de marquetería o contrachapado de espesor 1,5 mm – 5 mm. Para su marcado sobre la madera, cada miembro del grupo debe aportar la impresión de un ala.
  • Las dimensiones del cuerpo del animal y las alas, serán tales que éstas últimas deben estar sobredimensionadas con respecto al cuerpo/tronco del animal.
  • La envergadura (distancia entre las dos puntas de las alas de un ave cuando están completamente extendidas) del juguete no deberá superar los 1200 mm, ni ser inferior a los 450 mm.

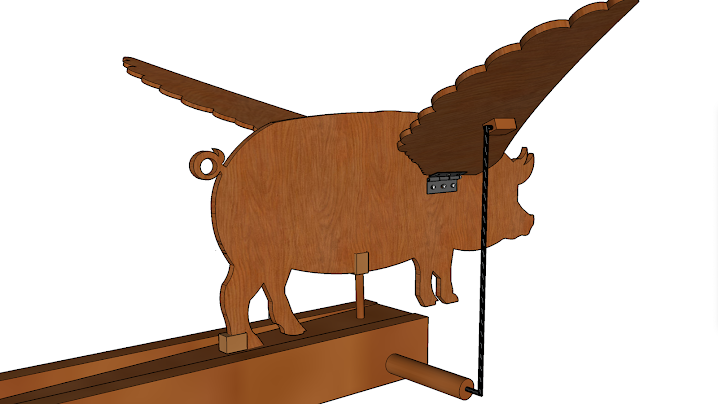

Alzado del modelo

  • Para la articulación entre las alas y el cuerpo deben de emplearse bisagras, que en cualquier momento pueden ser desmontadas.
  • Como elemento motriz se empleará una palanca de cualquier género con cierta limitación del movimiento, de un largo entre 250 y 500 mm.
  • El ancho del dispositivo motriz (léase palanca) no debe exceder de los 150 mm.
  • Toda la palanca debe estar construida en madera, con listones y varillas. El diámetro de éstas últimas no debe exceder los 20 mm de diámetro.
  • Sobre dicha palanca deberá ir fijado al menos uno de los elementos de la figura, ya sean las alas o el cuerpo central.
Palanca de primer grado

  • La altura del juguete no debe sobrepasar los 70 cm de alto en ninguna de sus posiciones.
  • El juguete, una vez montado, debe poderse sostener por si mismo sobre la mesa en cualquiera de sus posiciones.
  • Todas las piezas que componen el juguete han de estar bien limadas o lijadas.
  • De disponer de tiempo se podrá optar por dotarla de una forma de sostener/utilizar más ergonómica o se mejorará el acabado mediante la aplicación de barniz o pintura.

Imágenes y Enlaces

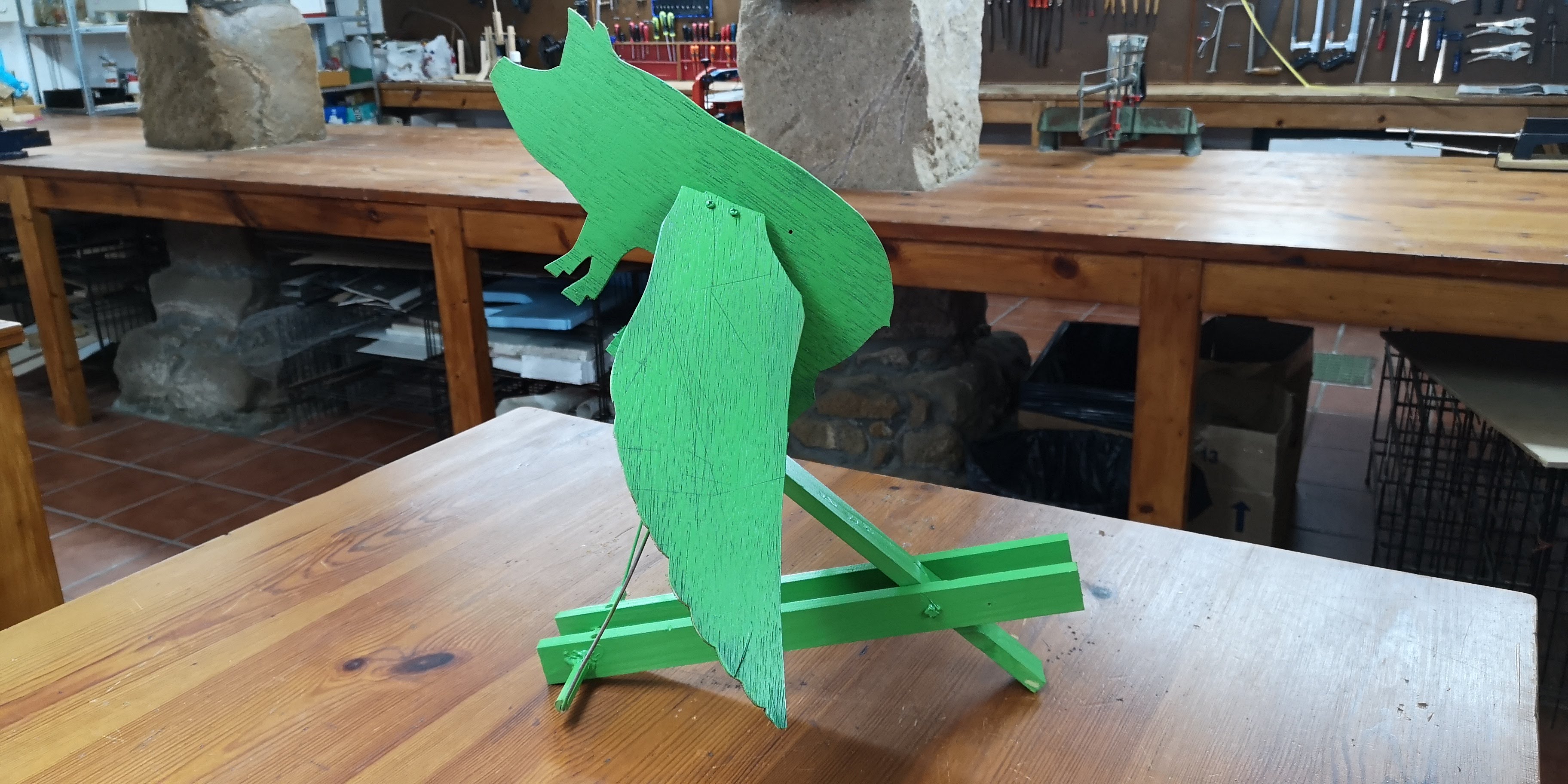

A continuación figuran algunas imágenes a modo de ejemplo de prototipo diseñados o construidos, en el que se eligió a un cerdo como animal al que enseñar a volar. Recordar que dichas imágenes sirven como guía, no siendo necesario el emplear un diseño idéntico.

Mi mascota voladoraMi mascota voladora
Mi mascota voladora Mi mascota voladora
Mi mascota voladora Mi mascota voladora



Podéis encontrar más imágenes en la galería de imágenes: Modelo Mi Mascota Voladoras-Proyecto 2019 (I), a la cual iré incorporando más imágenes e incluso algún vídeo.

A continuación podéis ver cómo debería funcionar el prototipo propuesto:
