Diseño 3 D mediante código: BlocksCAD


Las 2 primeras sesiones del año, tras el patrón navideño, los alumnos de 2ºESO han continuado trabajando con  la programación con bloques. En este caso, para la creación de modelos más o menos sencillos diseñados en 3D con BlocksCAD

En una primera práctica, con la que introducirse en el diseño de figuras, se les pidió que creasen un sencillo árbol navideño, empleando los bloques de cilindro. El árbol en cuestión debía estar formado por un cilindro y al menos tres conos, superpuestos a cierta distancia sobre el eje z. A partir del diseño básico, ellos podrían introducir los cambios que considerasen oportunos, tanto en colores como en dimensiones del modelo creado, número de conos....




BlocksCAD- Árbol





A continuación debía aprender a dibujar prismas con bases de diferentes nº de lados (prisma de base triangular, cuadrada, pentágona, hexagonal....) y  obtener la diferencia entre dicho prisma y un cilindro, dando lugar a modelos de pulseras, tuercas, coronas....







Con lo puesto en práctica con estas dos primeras experiencias, debían crear un triángulo de 2-3 mm de ancho de pared y 2-3 mm de alto, del cual  deberían obtener copias giradas entorno al eje z, empleando una variable y un bucle para determinar el ángulo de giro.

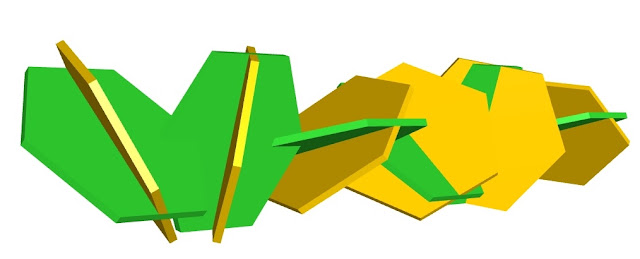

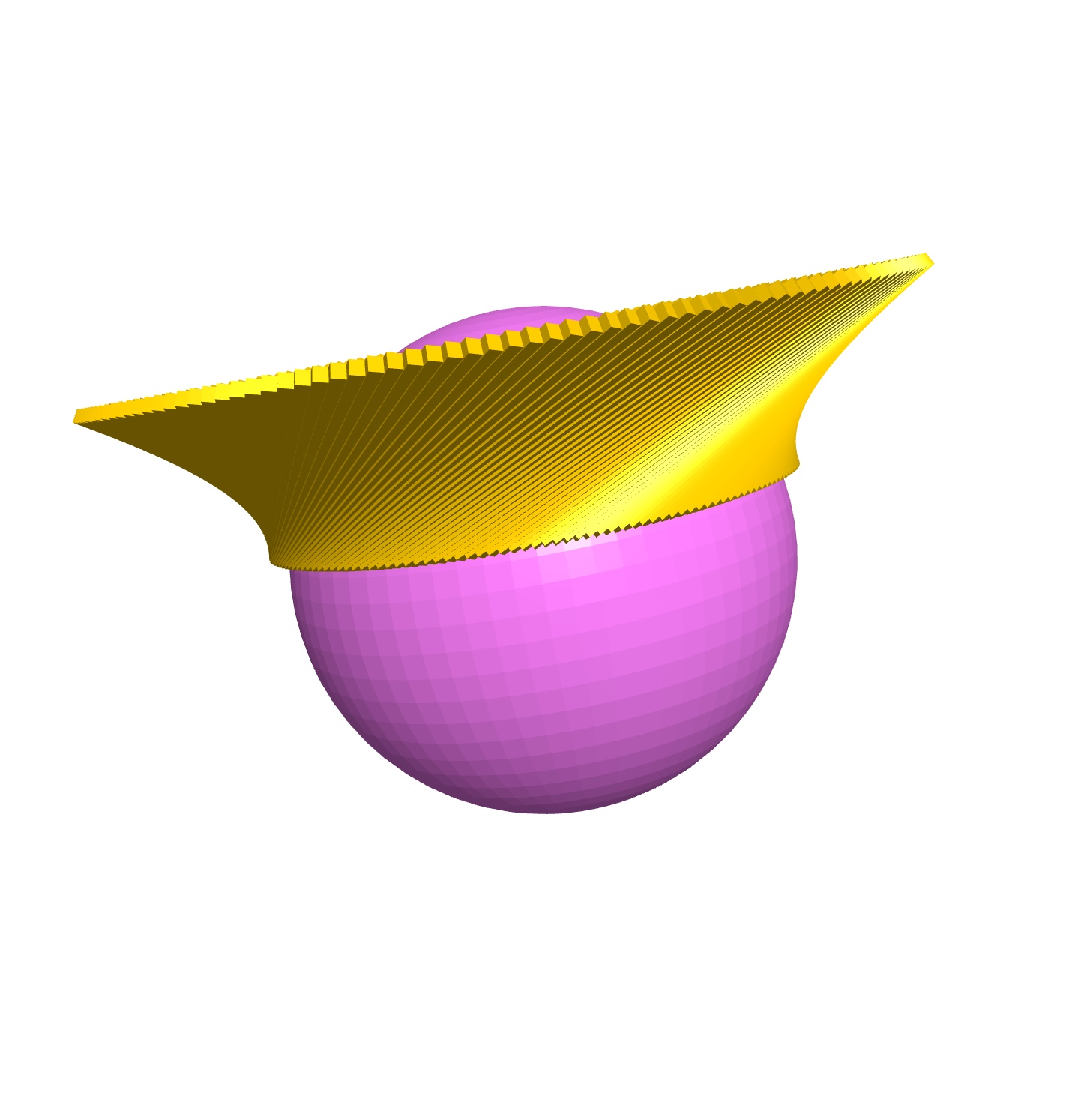

Obtenido el primer diseño básico podrían jugar a modificar número de lados del polígono, introducir más elementos en el diseño, hacer giros adicionales alrededor de distintos ejes,  traslaciones.... para obtener sus propias creaciones. Además podían emplear el tiempo restante para hacer diseños libres, algunos de los cuales figura a continuación.











Os dejo insertada una colección con algunos los modelos en SketchFab diseñados por los alumnos, la cual iré completando con el tiempo.
