Modelos 3D para trabajar la obtención de vistas... a imprimir !!

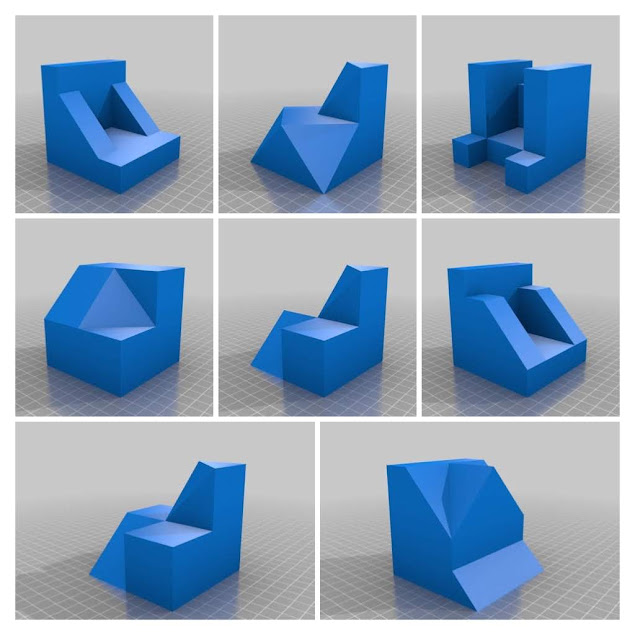

Modelos thingiverse 3D
Los que seguís habitualmente este blog, sabéis que en él podéis encontrar bastantes recursos para el aprendizaje de la obtención de las vistas ortogonales de un objeto; i.e. el trazado de la planta, alzado y perfil.

Ahora que ya dispongo de una impresora 3D, he comenzado a crear los archivos .stl con algunos de los modelos ya publicados en otras galerías (Sketchfab y 3D Warehaouse SketchUp) y otros nuevos. Los modelos, están alojados en Thingiverse, por si a alguno le es de utilidad (se publican con licencia Creative Commons - Atribution - No-Comercial - Compartir Igual).

Modelos impresos en 3D


En principio, la idea es la de ir subiendo los modelos de 20 en 20, a medida que los vaya generando. A expensas de mejorar las vistas previas (cometí un error de novato a la hora de situar las figuras en el espacio), os dejo los enlaces a las galerías.


Para el diseño de los modelos se ha empleado, como siempre, SketchUp y los he exportado a archivo STL (previa instalación de la extensión SketchUp STL). Los modelos se crearon de forma que se pudiesen alojar en un cubo de 80 mm de arista, si bien a la hora de imprimirlos, yo estoy escalándolos a 30-40 mm de altura. Para el escalado, segmentado y generación del archivo .gcode que precisa la impresora he usado el Ultimaker Cura. Dicho software nos permite organizar los modelos sobre la placa de impresión, escalar los modelos...

Modelos 3D para la obtención de las vistas

Os dejo algunas imágenes de algunos modelos impresos en PLA con una temperatura de extrusor de 200ºC y una de cama de 60ºC. Espero tener un mejor repositorio de ellos listo para el próximo curso poderlos usar con los alumnos. A medida que vaya imprimiendo iré subiendo las imágenes al álbum de Google Fotos al que podéis acceder pinchando sobre la imagen.
